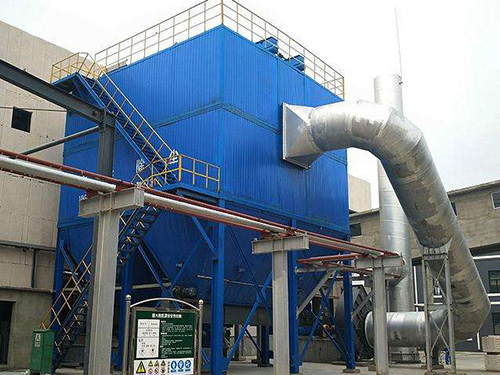

煉鋼廠除塵器采用多孔濾布制成的濾袋將塵粒從煙氣流中分離出來。工作時，煙氣從外向內流過濾袋，塵粒被擋在濾袋外面。

煉鋼廠除塵器主體結構：

1、除塵器劃分為24個倉室,布置成兩列，中間為進風和出風總風道。倉室之間有隔板嚴密分隔，以實現離線清灰。

2、各倉室進風口與濾袋之間設擋風板，在箱體內部取上進風方式。

3、各倉室設手動蝶閥，出口設氣動停風閥?？蓪崿F(xiàn)離線清灰以及除塵器在不停機狀態下實現單個倉室的檢修和每個倉室的風量分配。

4、每個倉室設216條濾袋，濾袋尺寸為120mm×6000mm。24個倉室共計5184條,總過濾面積為11716m2。

5、濾袋框架采用八角星形斷面，與圓形斷面相比，可增強清灰效果，減少濾袋與框架之間的磨損，有助于延長濾袋壽命，便于濾袋框架的抽出與插入。

6、濾袋材質選用滌綸針刺氈。

7、采用停風脈沖清灰方式，每倉室設一套噴吹裝置，噴吹管與脈沖閥出口采取插接方式便于拆裝。

8、電磁脈沖閥為DMF80型直通式速度適宜脈沖閥,其壓力輸出口為雙扭線結構。

9、上箱體頂部設有落水坡度(20:1)和落水槽,以防止頂蓋積水。

11、每個倉室設一個灰斗，設有一臺倉壁振動器和一個人孔門。

12、灰斗下口設有手動插板閥和星形卸灰閥，前者供檢修星型卸料器時用。
